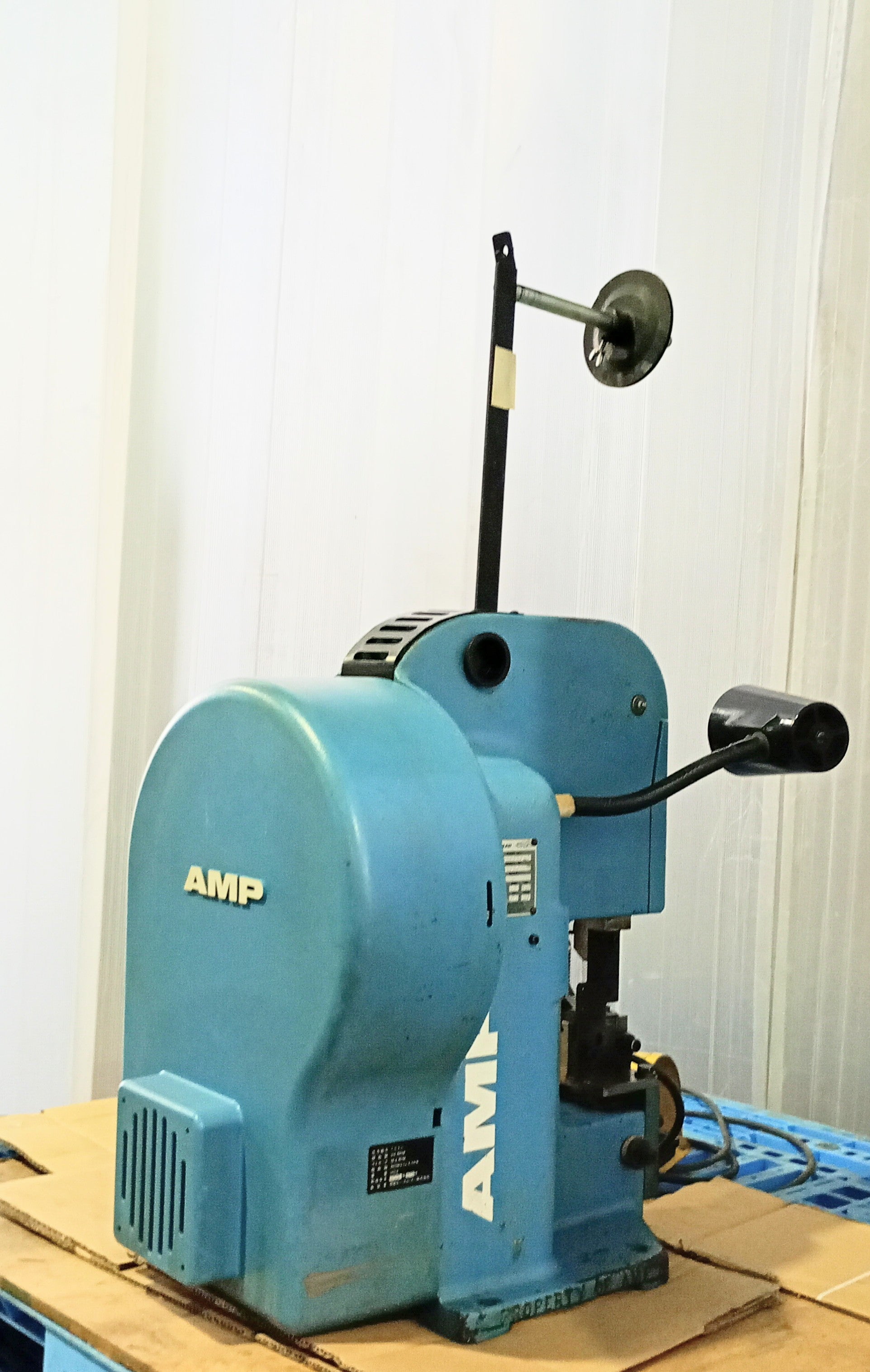

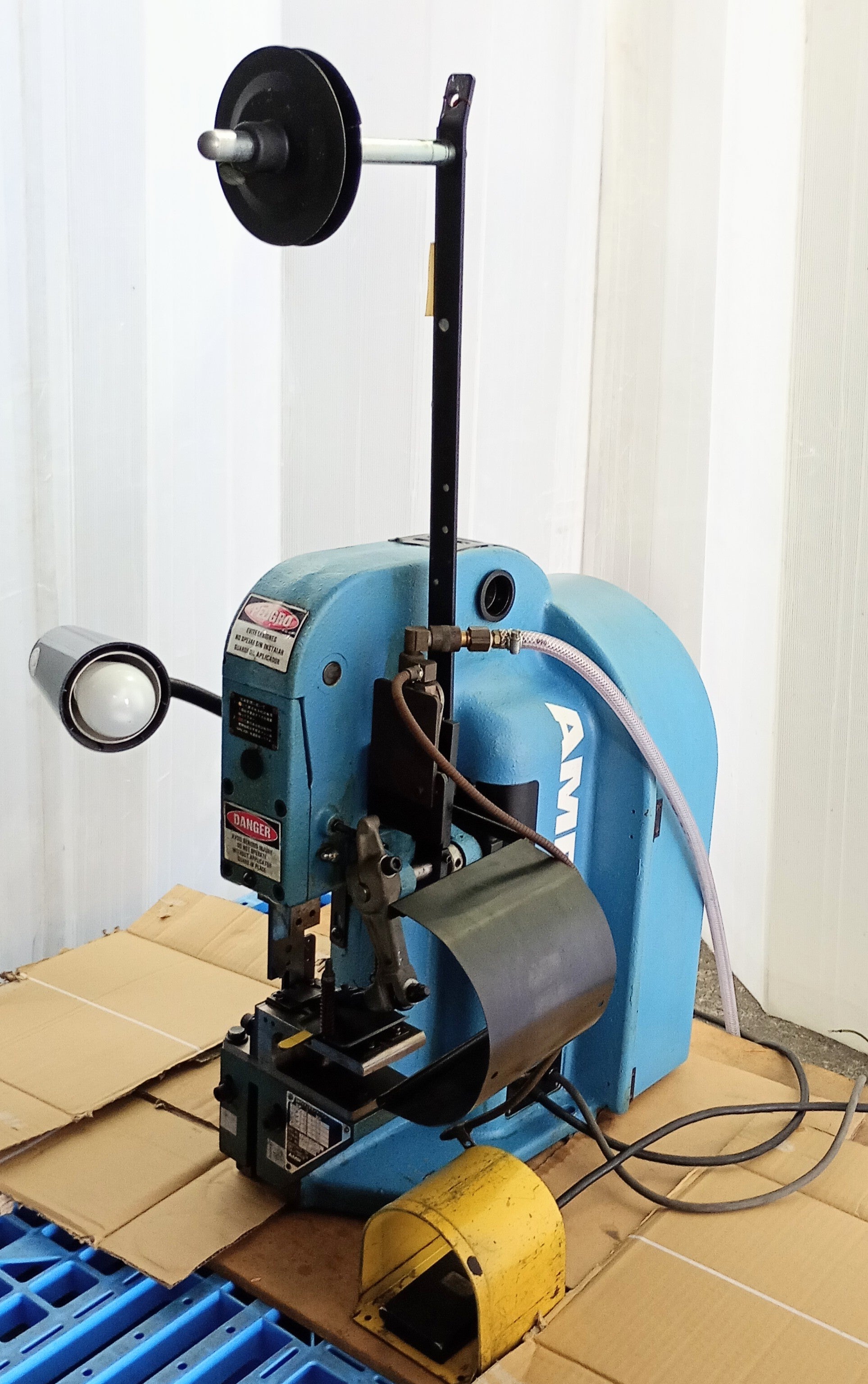

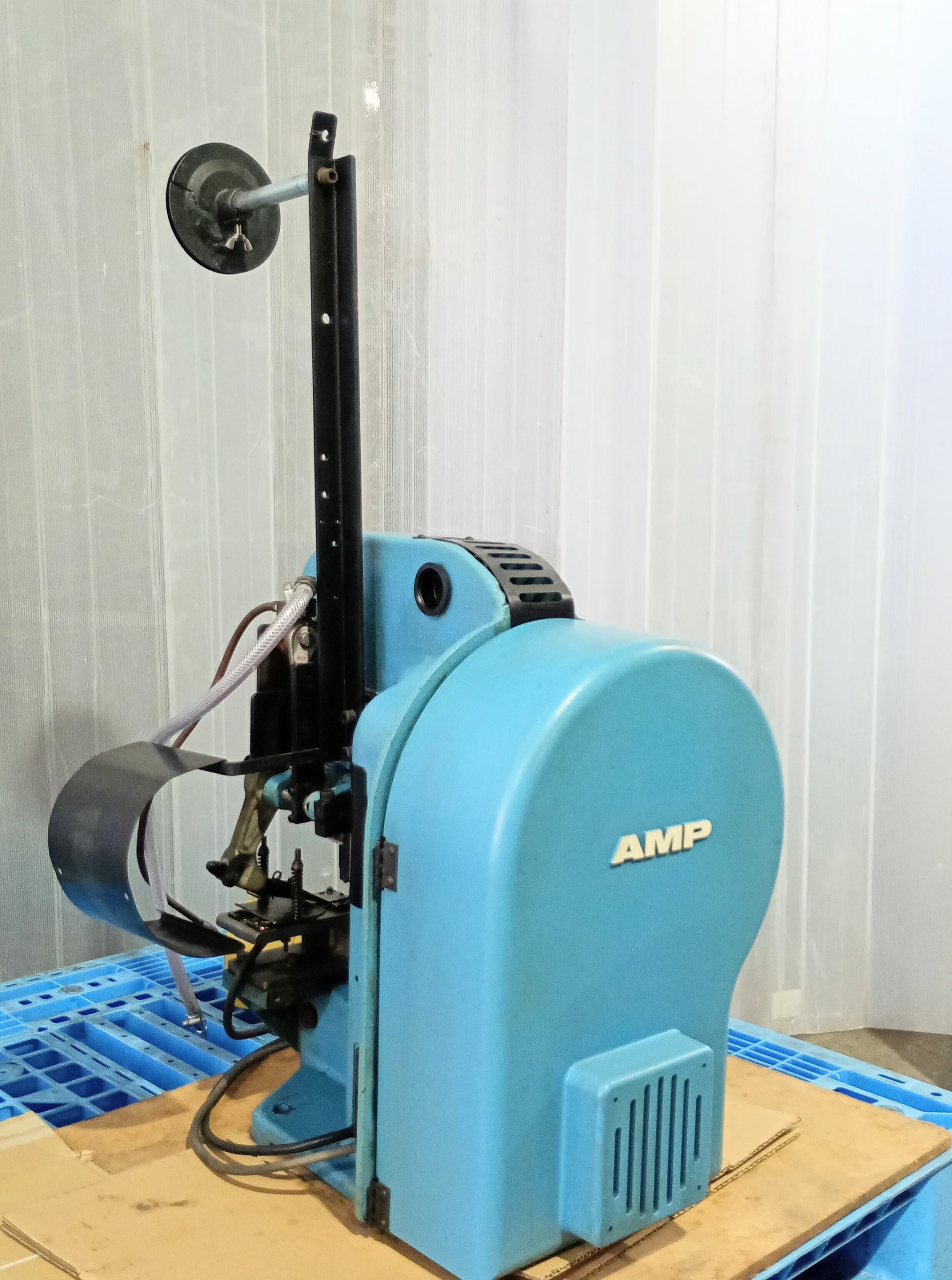

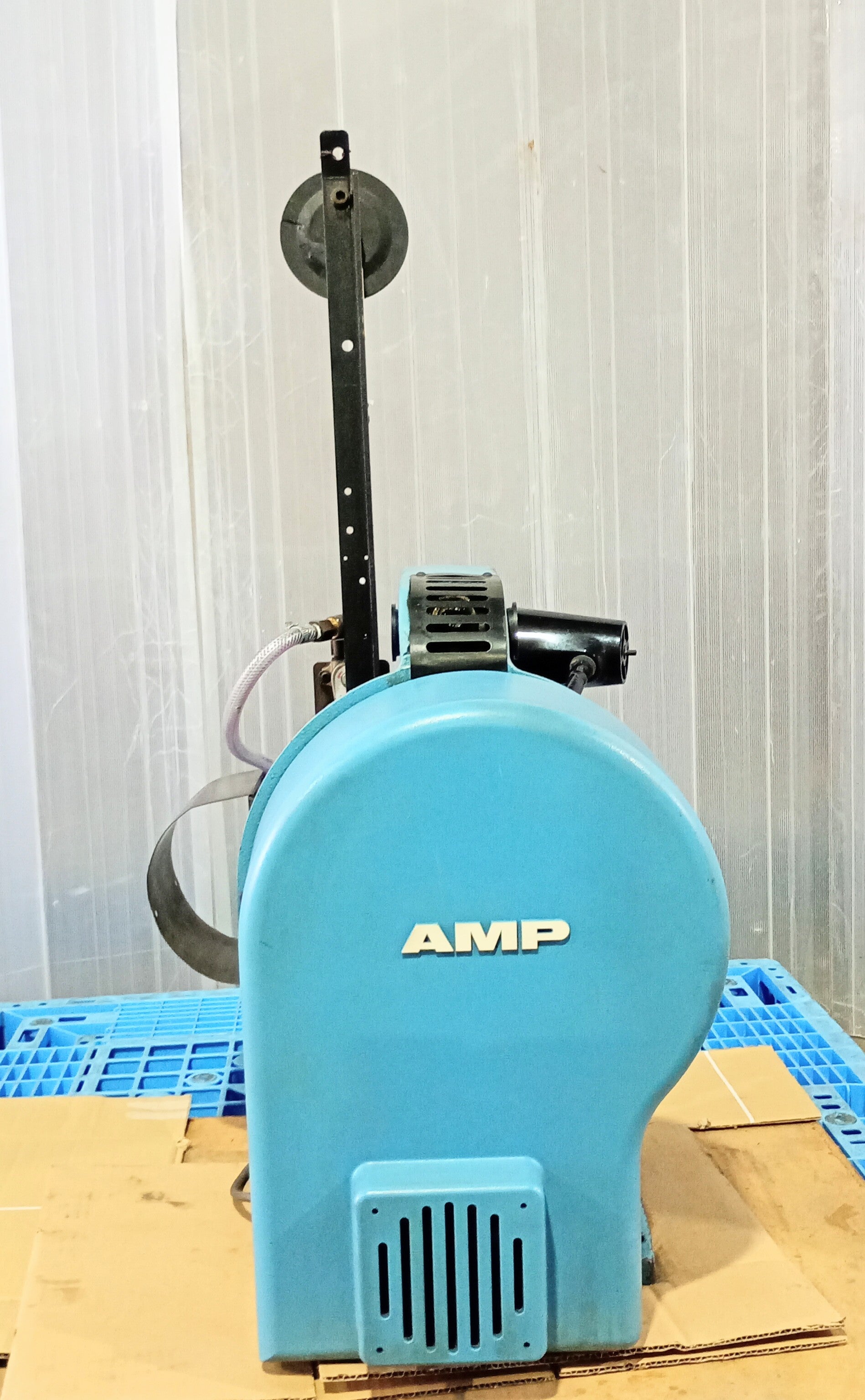

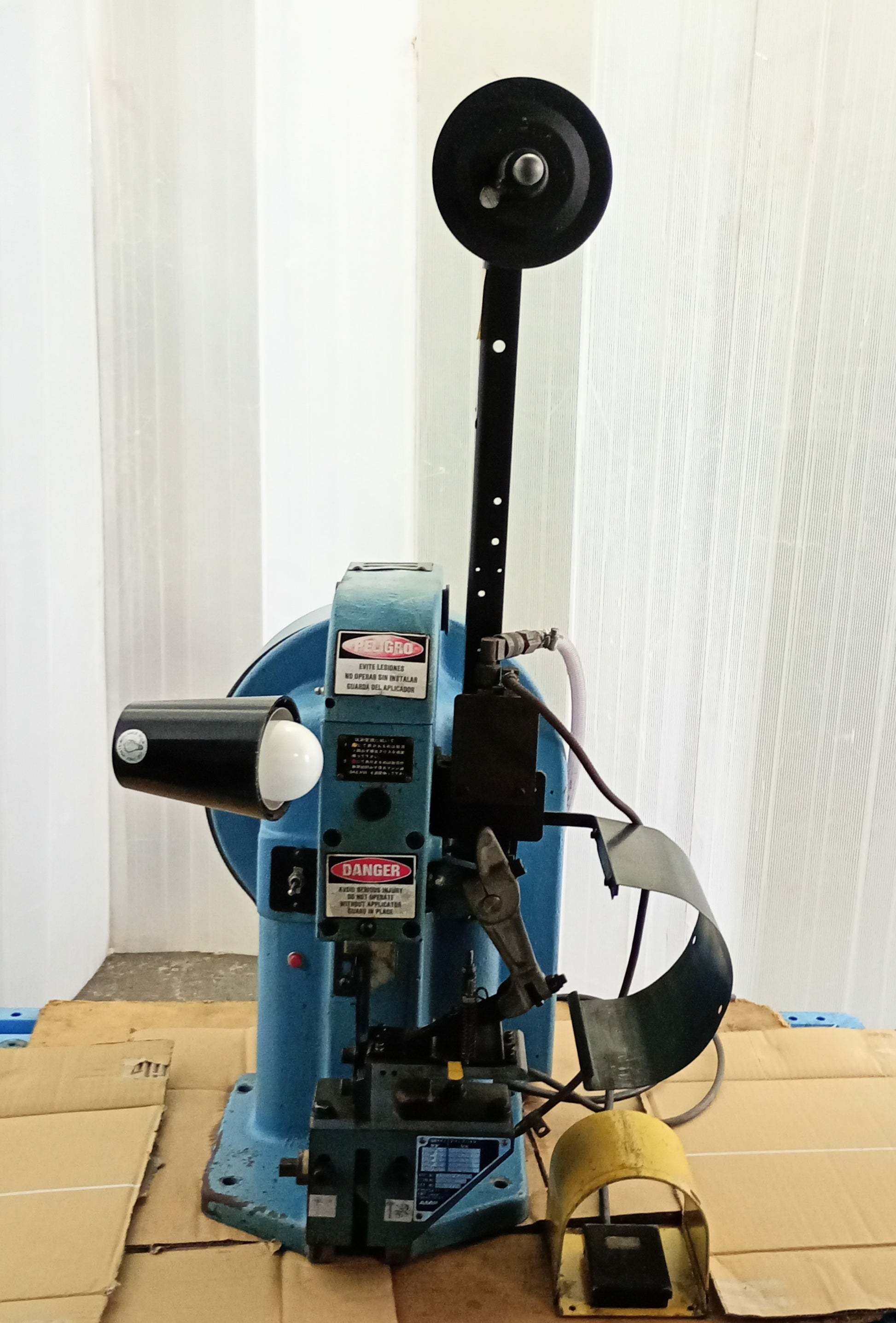

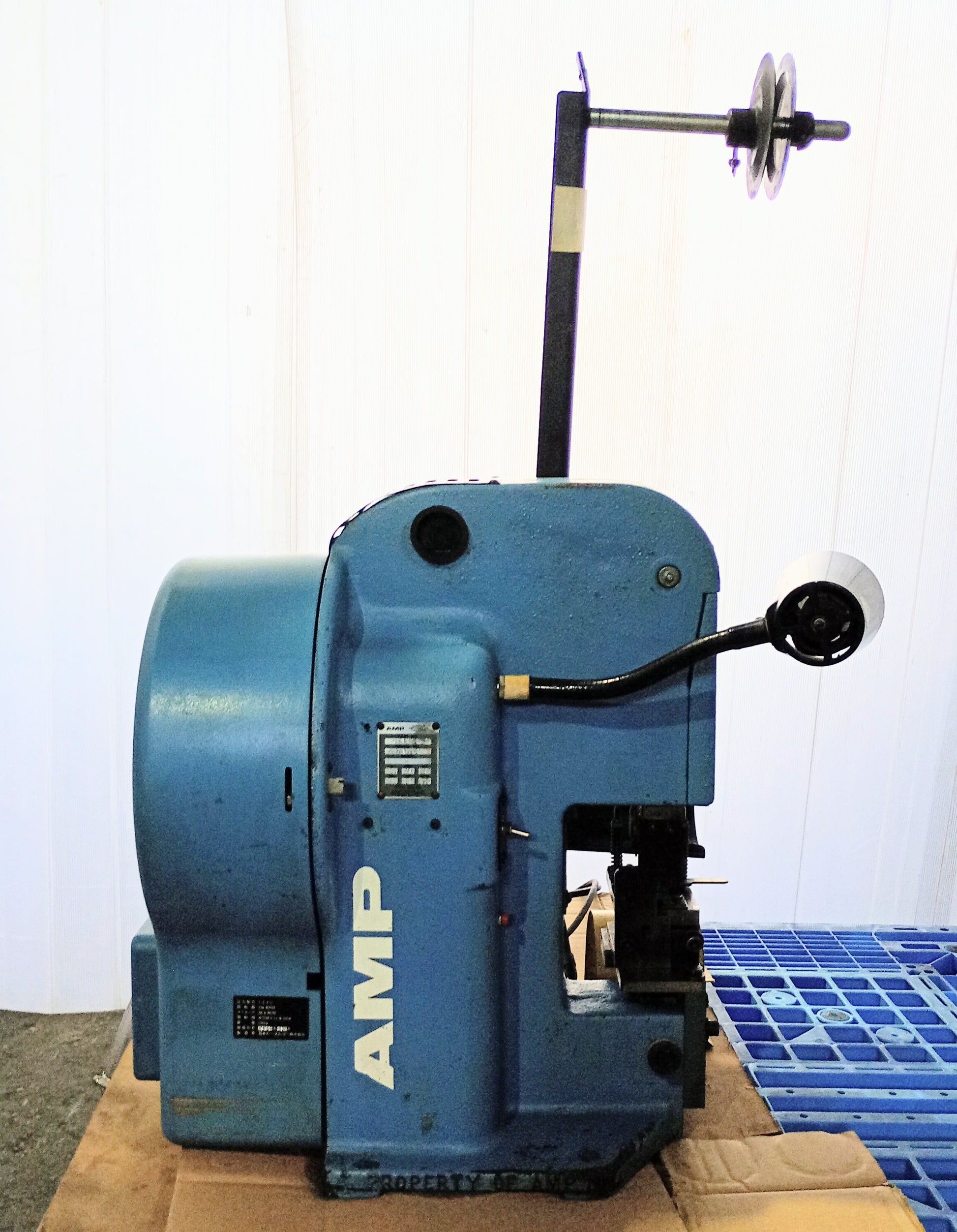

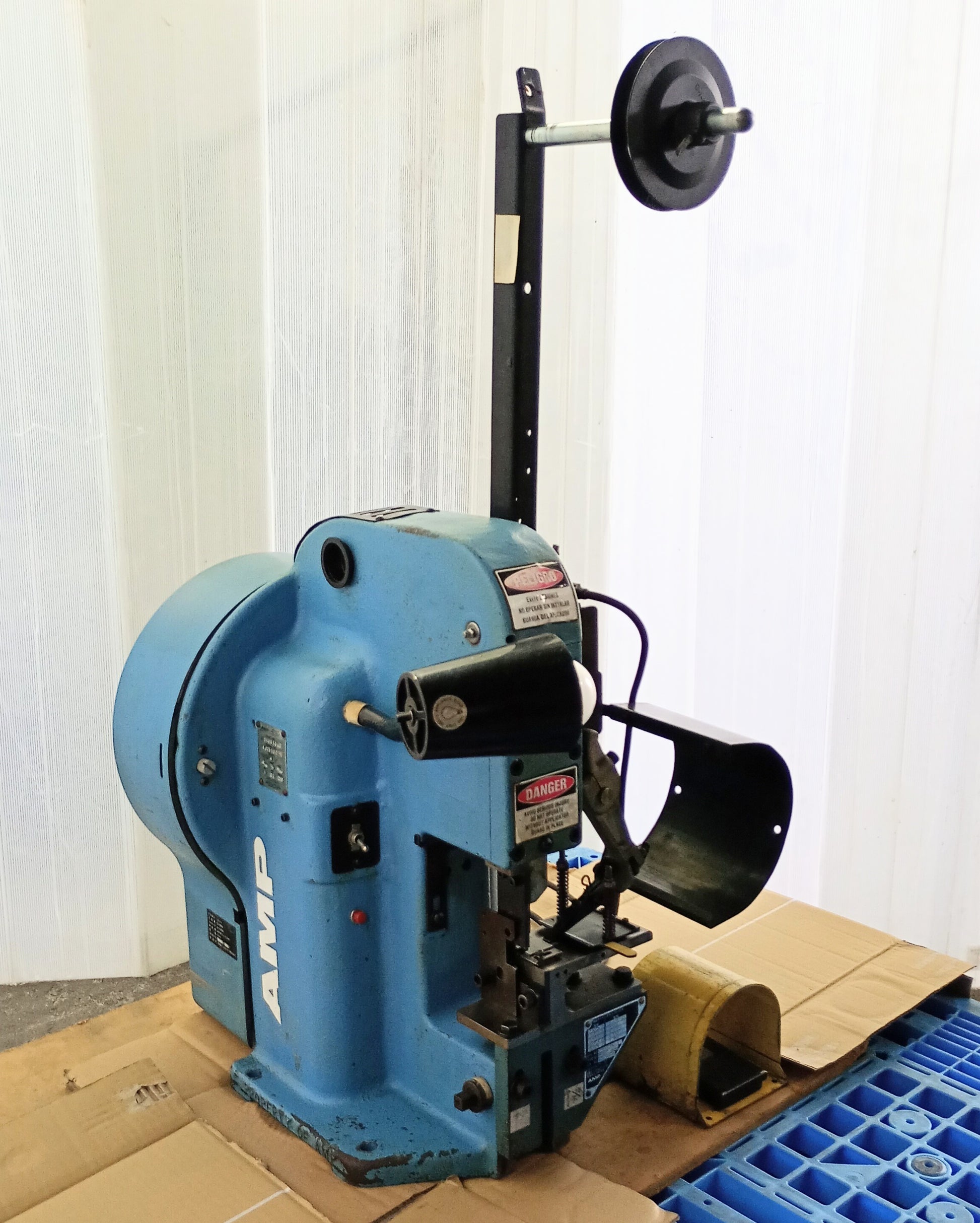

日本エー・エム・ピー モデル J2・CM-022 アンプレクトリック端子圧着機 amp-j2cm022-5022

日本エー・エム・ピー モデル J2・CM-022 アンプレクトリック端子圧着機 amp-j2cm022-5022

通常価格 ¥98,600  税別 (¥108,460 税込) 期間限定セール
通常価格 ¥116,000
セール価格 ¥98,600  税別 (¥108,460 税込) 15%OFF
期間限定セール
セール最終日までにお支払手続きを完了して頂く条件となります。
購入希望多数の場合、先にご契約・ご入金頂いた方が優先となります。
セール詳細・期限を確認する>

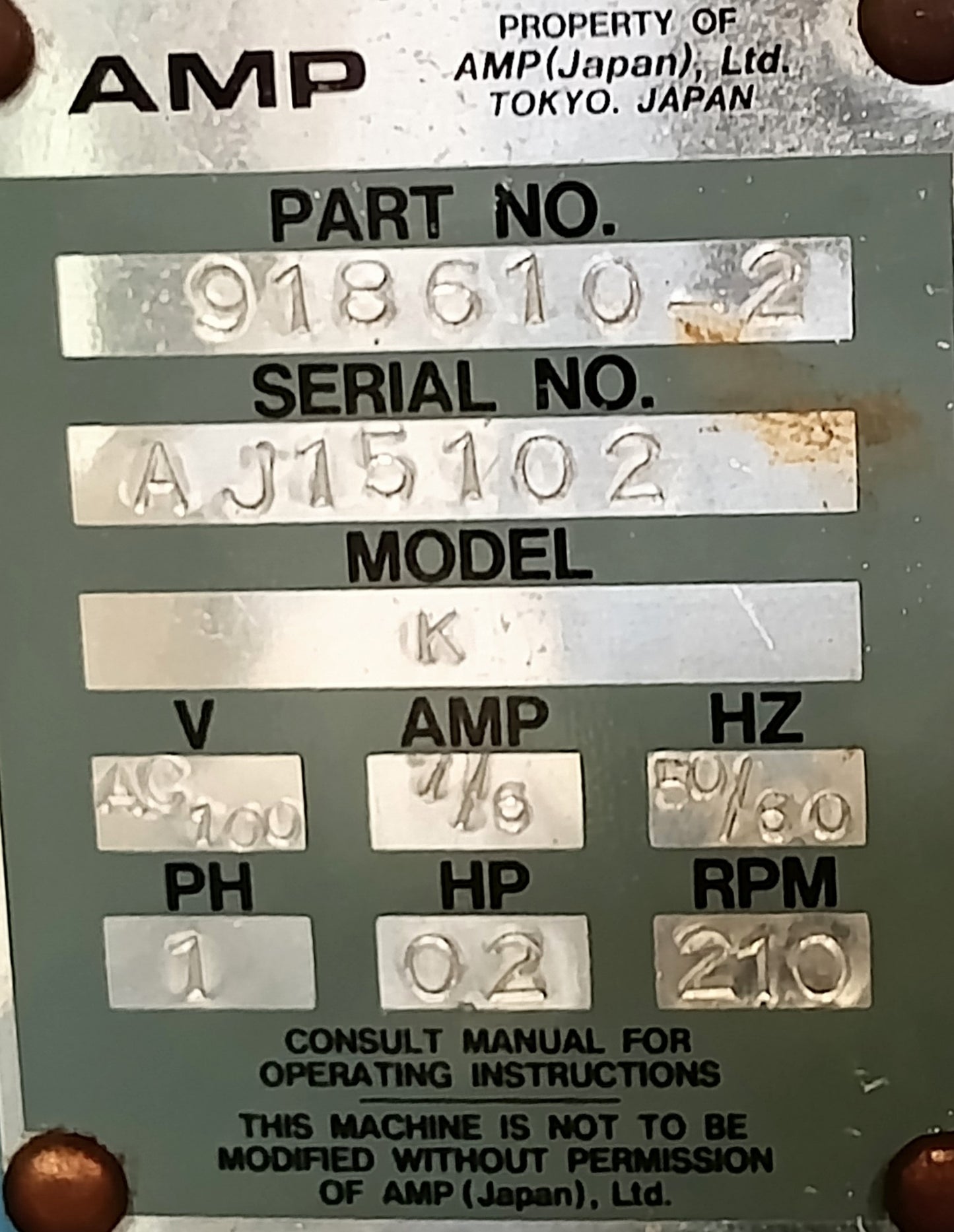

日本エーエムピー AMP アンボレトリック圧着端子機 AJ15102|電線端子専用の自動圧着機

ワイヤーハーネス製造に適した、精密かつ安定した端子圧着を実現する機械

本機は、AMP(現 TE Connectivity)が開発した電線端子専用の圧着機です。リール状の端子を自動で送り込み、ワイヤを挿入後にフットスイッチで操作することで、1本ずつ確実に端子圧着を行えます。量産工程における効率化と品質の安定に貢献します。



高い圧着力(1.5トン)
電線端子の圧着に必要なパワーを備え、安定した「クリンプハイト」を再現可能です。量産環境においても均一な仕上がりが得られます。

安全性を考慮したクラッチ機構
スライディング・ピンクラッチ方式とノンリピート機構を採用。誤作動や連続圧着を防止し、作業の安全性を確保しています。

使いやすいフットスイッチ操作
電磁ソレノイド吸引による制御で、オペレーターは両手を自由に使え、効率的な作業が可能です。

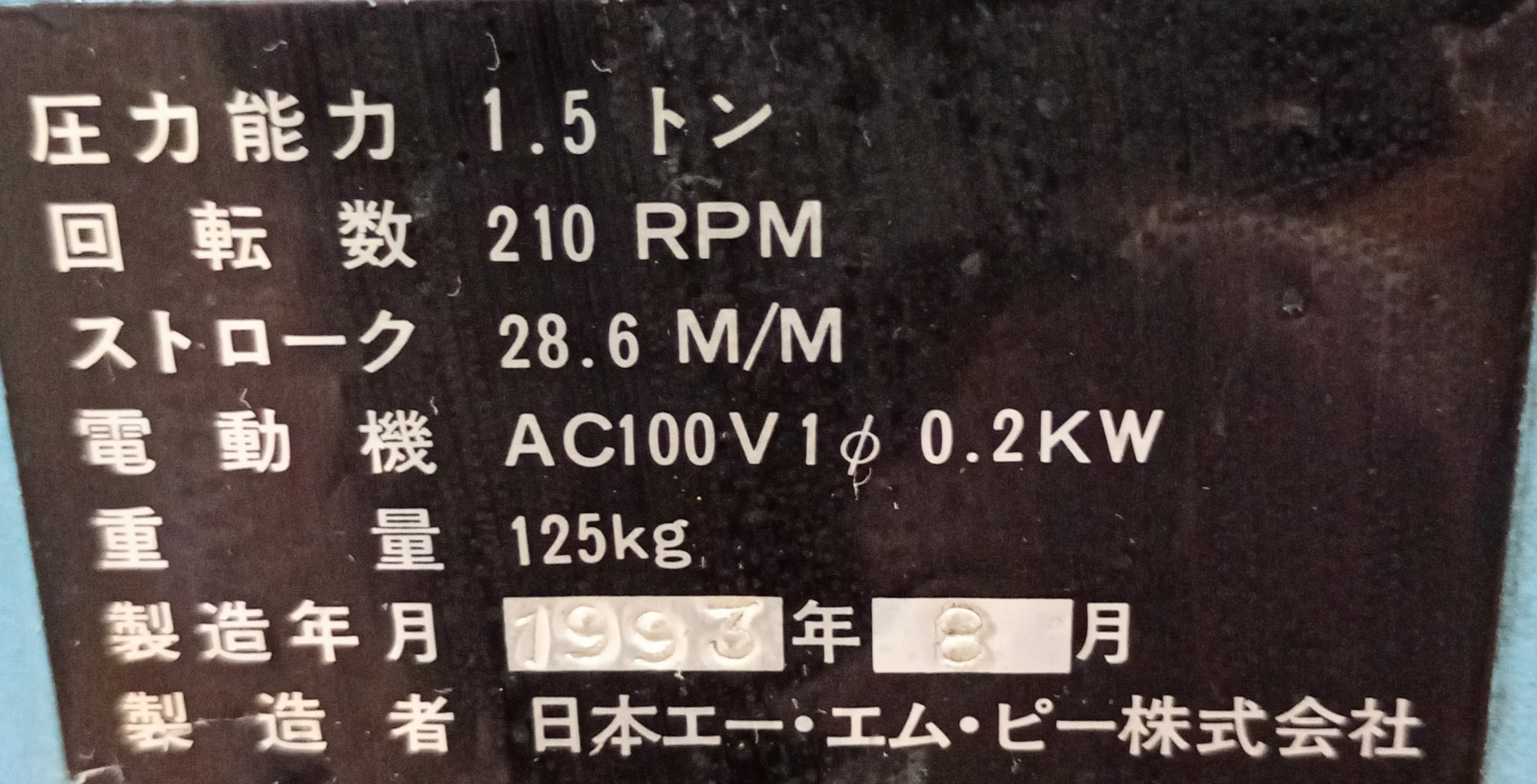

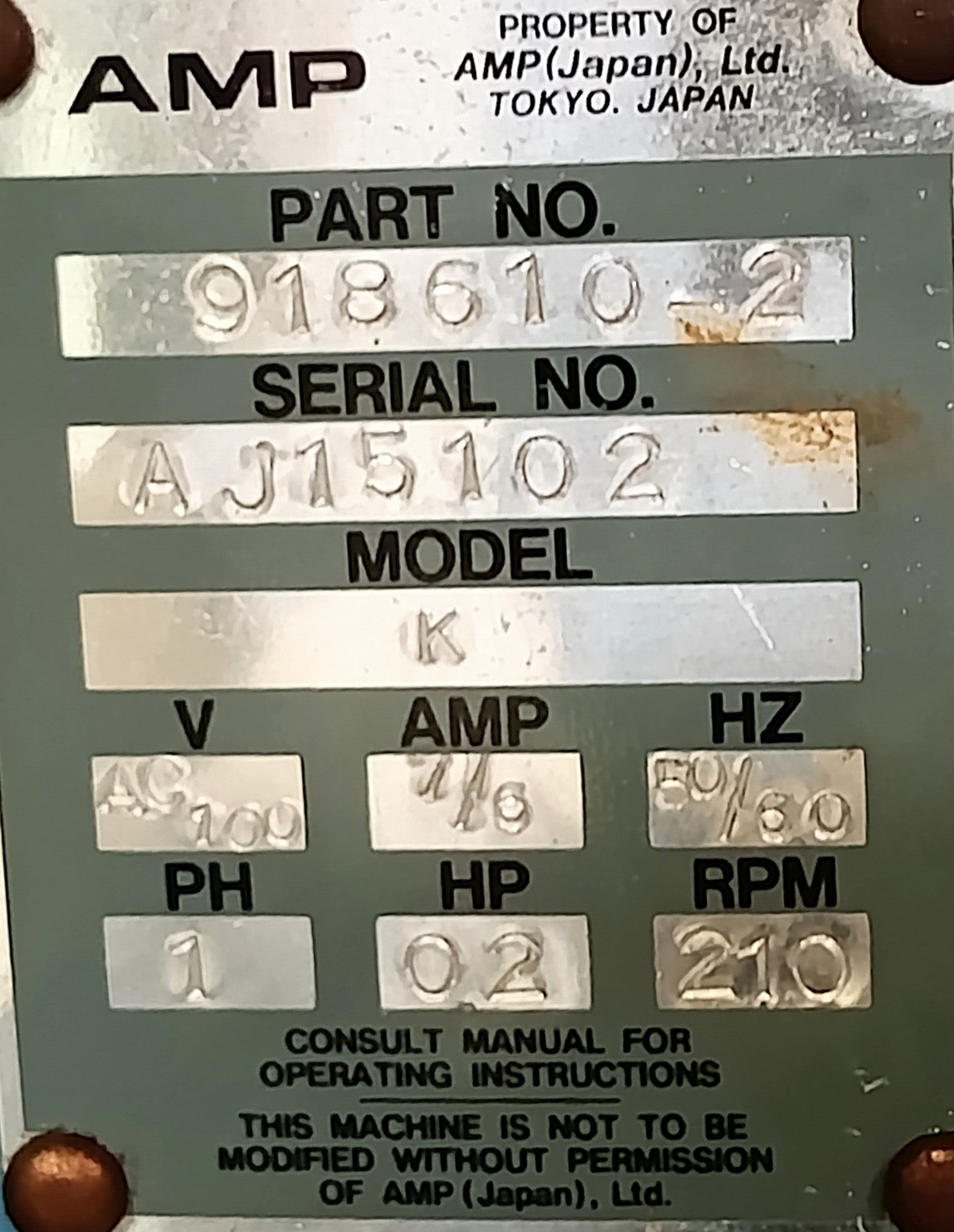

圧力能力:1.5トン

回転数:210 RPM(フライホイール)

ストローク:28.6 mm(1 1/8インチ)

クラッチ方式:スライディング・ピン・クラッチ

ノンリピート機構:インサイド・カラーレバーによるトリップ・アーム解除

操作方式:フットスイッチ操作(通電)による電磁ソレノイド吸引

使用電動機:単相AC100V、0.2kW、出力2000rpm

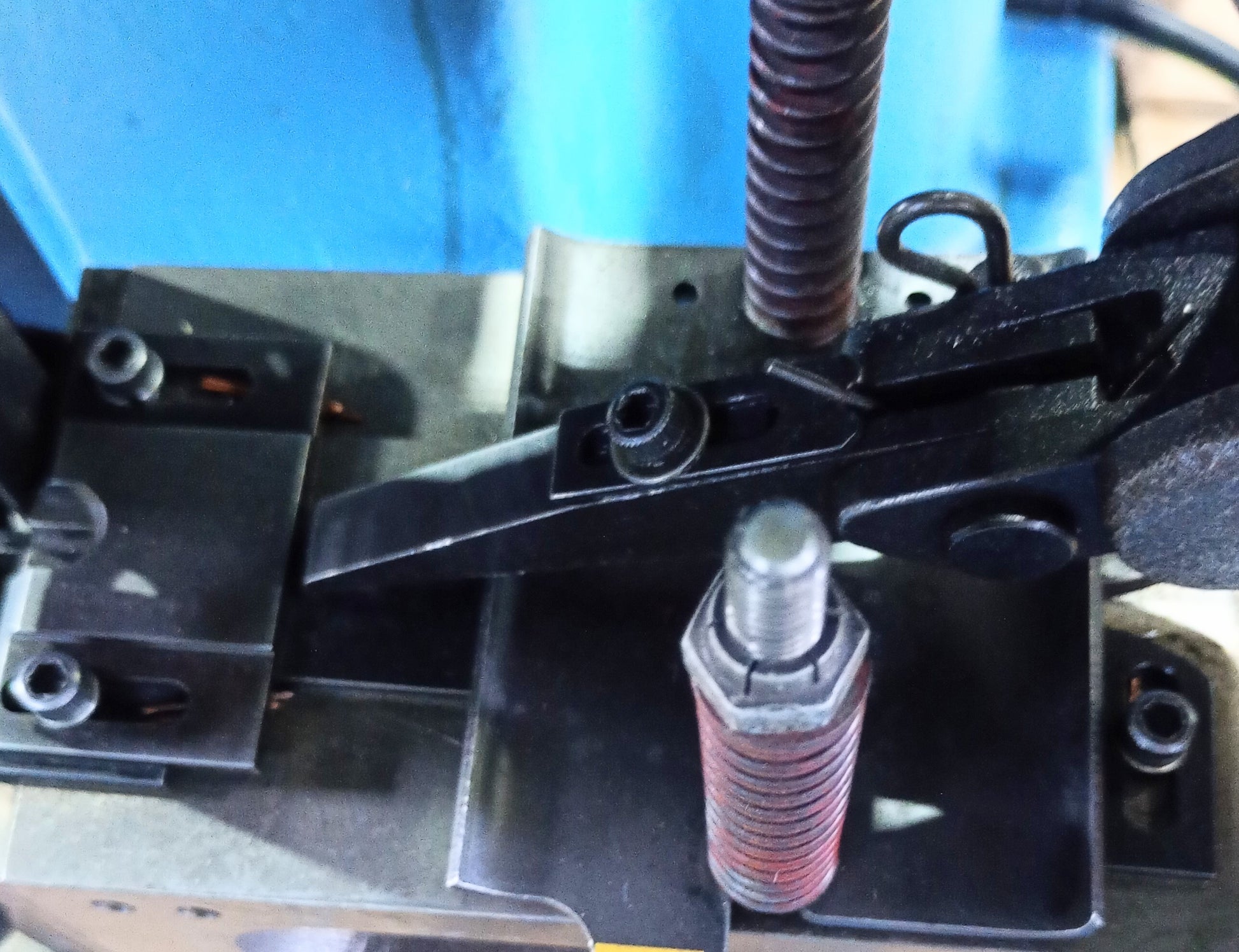

使用金型:端子圧着専用アプリケーター

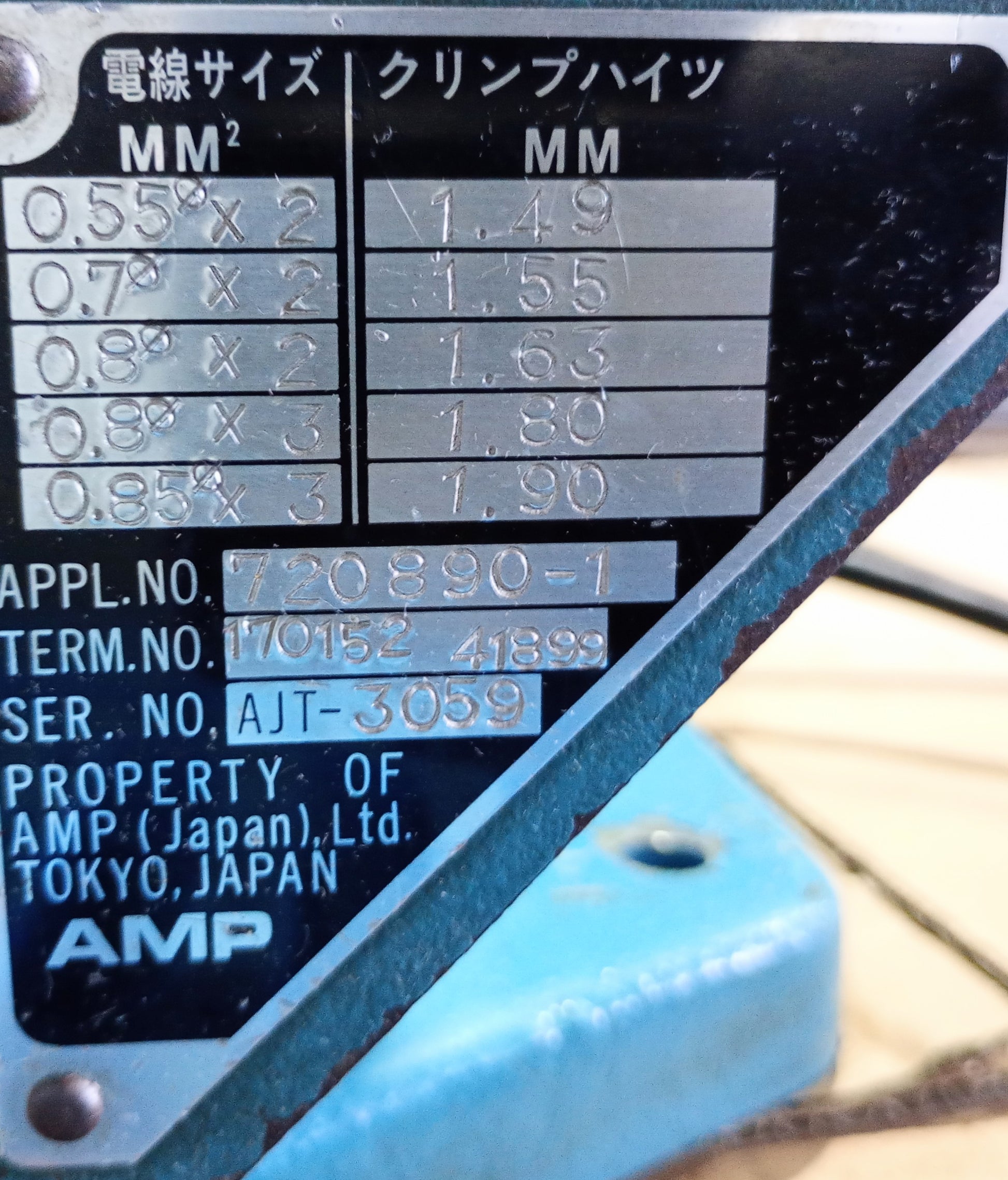

圧着対象:アンプレクトリック端子(例:0.55mm²×2、0.7mm²×2、0.8mm²×2/3など)

対応クリンプハイト:1.49~1.90 mm(端子サイズにより変動)

電源情報(V・Hz・A): AC100V  50/60Hz(A 不明)
機械の本体寸法(WDH): 幅58cm × 奥行51cm × 高さ98cm
機械の重量(kg): 約125kg

特記事項を確認する

保管場所:群馬県

調整状況・出荷目安:ご購入後 清掃・点検・調整作業あり[出荷目安 6~50日]

販売形式:自社販売

メーカー:日本エーエムピー

年式:1993年8月

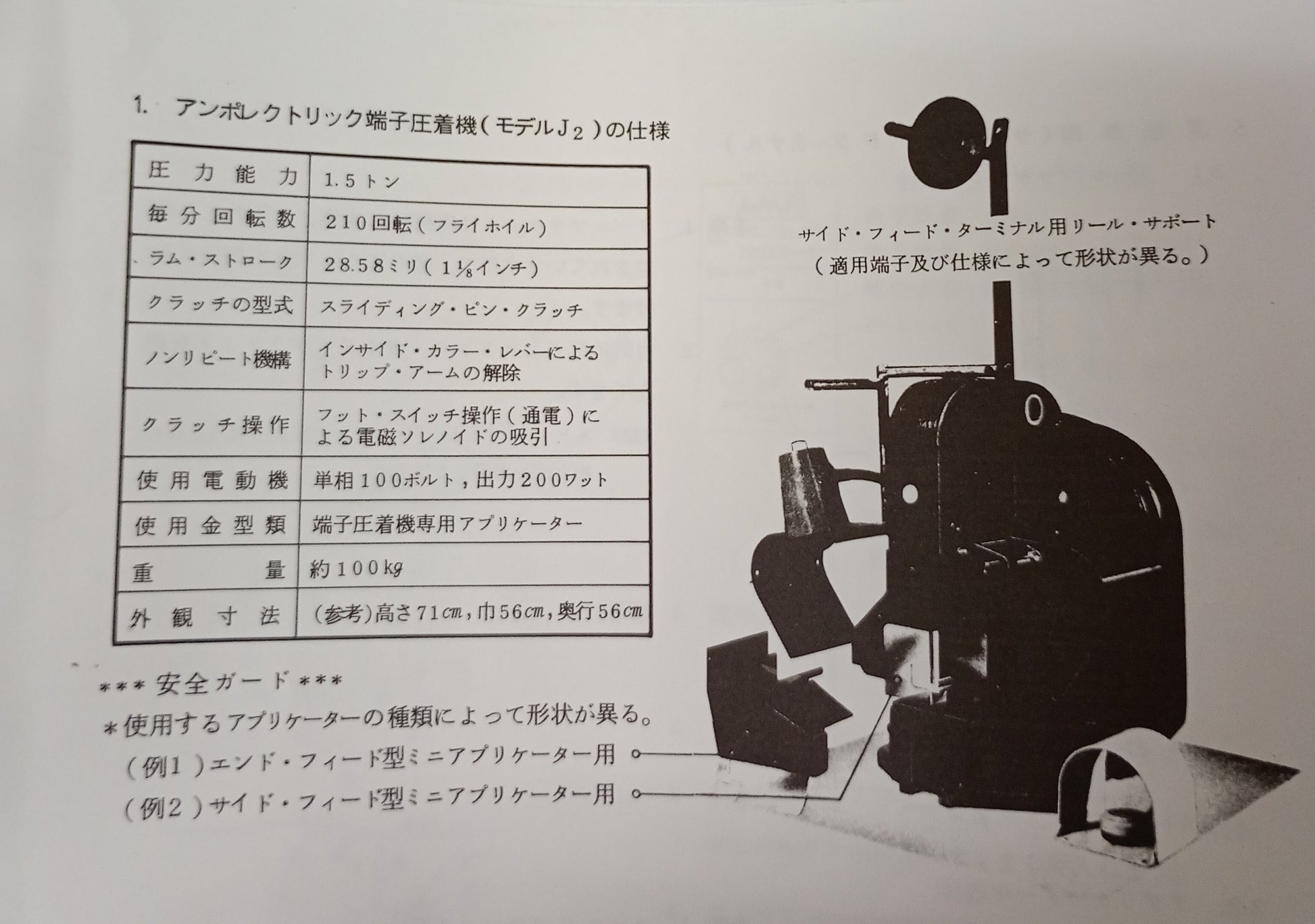

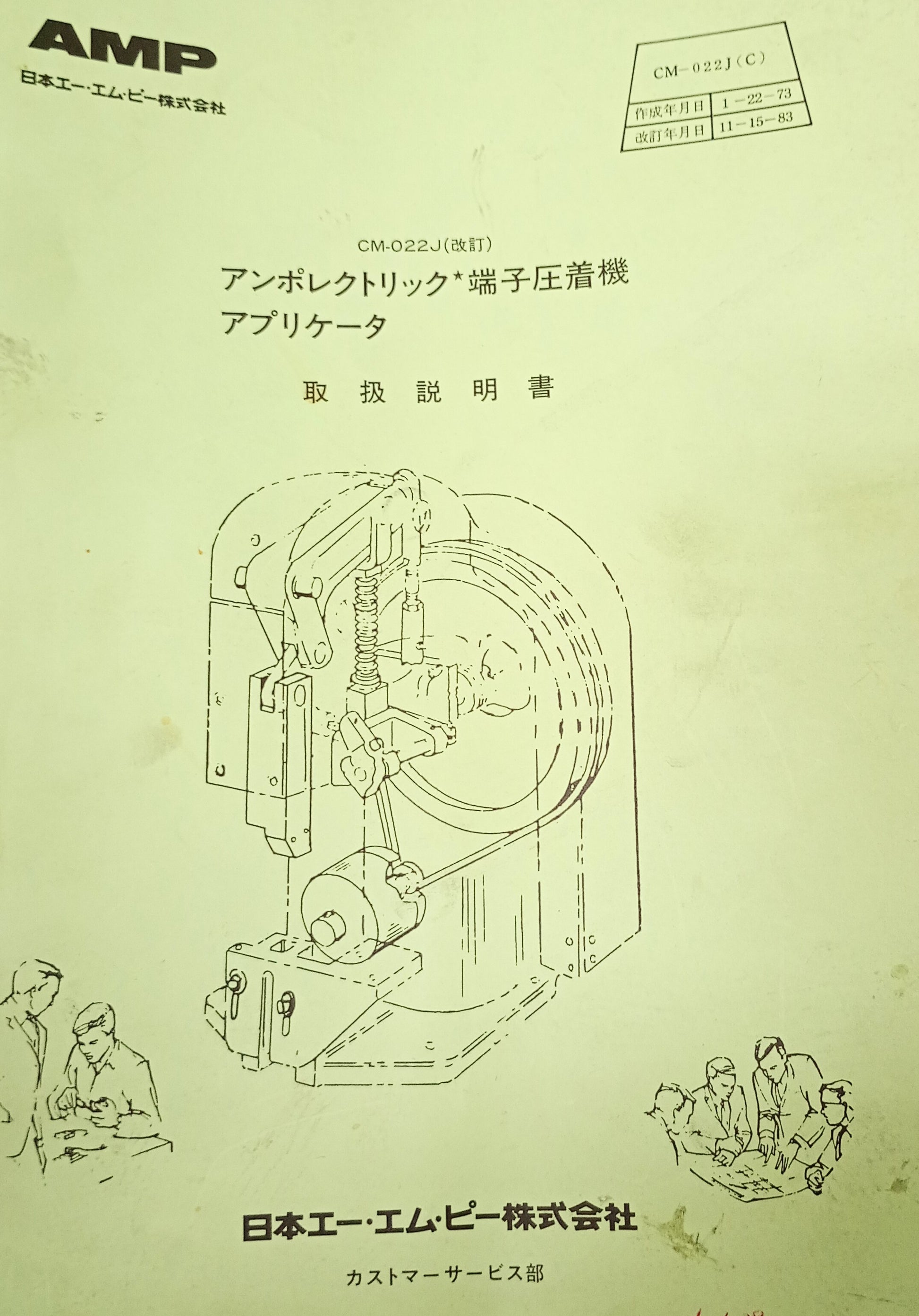

取説 or 参考資料の有無:PDFあり (取説 or 説明資料)

注意事項:写真に写っておりますもので全てです。状態や付属品は写真でご確認ください。
